DN-4型鍋爐多功能顯控儀

       河南DN-4型鍋爐多功能顯控儀供應商斐翔儀表提示您：本儀器適用于中、小型蒸汽鍋爐和水箱、水塔，具有紅綠水位雙色顯示、高低水位報警、水位自動控制和低水位聯鎖停爐安全保護等多種功能，安裝方便，經久耐用。

一、 概述

       為提高中小型鍋爐的自動化程度和減輕鍋爐工的勞動強度，進一步確保鍋爐安全經濟運行，我單位按照國家勞動部頒發的［1996］276號文件《蒸汽鍋爐安全監察規程》第165條的規定，在生產DN-3型多功能水位顯控儀的基礎上，面向市場急需，開發生產了適用于中小型鍋爐、水箱、水塔的DN-4型多功能水位顯控儀。

       本儀器主要采用空間電子設備及軍事科技領域的大規模集成電路CMOS，無觸點切換，改變了易氧化、接觸不良的傳統機械式繼電器觸點控制。輸出線采用密封性能強、便于安裝和維護的航空接插件。警聲電路采用功率集成放大使警聲更嘹亮。由于在以上幾方面進行重大技術革新，使本產品使用性更好，使用壽命更長，更靈敏、更可靠。是鍋爐廠配套的安全保護裝置。

       該產品具有自動控制鍋爐水位，紅綠水位雙色顯示，高低水位報警和低水位、聯鎖保護自動停爐等多功能，是避免鍋爐因缺水而引起燒干、燒裂爆炸的理想產品。受到有關專家和用戶的好評。

二、 功能

    1、水位自動控制：自動上水、停水，使鍋爐水位始終保持在所規定的正常范圍±30mm內，從而保障了鍋爐在安全狀態下運行。

    2、水位顯示：氣紅水綠，界線分明，清晰自然，易于觀察?？朔似胀ㄋ挥嫕M水，缺水、汽水共騰不易辨別，而導致事故發生。

    3、高水位報警：當鍋爐水位高于＋60mm時，高水位警燈閃爍，喇叭發出警笛聲的高水位警報。

    4、低水位報警：當鍋爐水位低于－60mm時，低水位警燈閃爍，喇叭發出救護車聲的低水位警報。依照一定程序，聯鎖保護停爐。（先停鼓風、爐排、水泵，延時數秒鐘后再停引風）。從而保障了鍋爐免遭燒干、燒裂、爆炸的危險。

    5、“自動”、“手動”自由轉換：將開關置于“自動”位置，儀器處于自動控制狀態，自動上水停水，聯鎖保護停爐。將開關置于“手動”位置，可自由啟閉水泵電機控制鍋爐水位，鍋爐燃燒系統和供水不受儀器自動控制，水位顯示、報警功能正常。

    6、聲調控制：儀器設有“音量”旋鈕，可根據所處環境噪聲大小自由調整儀器音量。

三、主要技術指標：(以規格為L=350mm為例)

    1、使用電源：AC220V/50HZ，較大功耗4Ｗ

    2、水位控制蕩圍：－30mm~+30mm

    3、報警水位：高水位+60mm，低水位－60mm

    4、水位顯示：氣紅水綠

    5、儀器工作環境：環境溫度：－30℃－+50℃

                                 相對濕度：≤88％（40℃時）

    6、傳感器工作環境： 工作壓力：＜1.6ＭＰa

　　　適應介質：水、蒸汽

　　　介質溫度：≤225℃

    7、工作方式：連續

    8、輸出端子容量：220V/3Ａ、380V/1.5Ａ

    9、傳感器型號： 300mm  350mm  400mm  440mm（特殊規格用戶指定）

    10、配用鍋爐噸位：0.5～35T/h

    11、體積：375×285×210　單位：mm

    12、重量：儀器重量6kg，傳感器重量：17kg

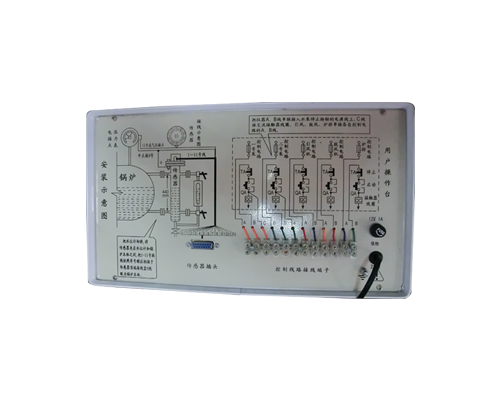

    13、儀器安裝示意圖：參考儀器后面板安裝示意圖

四、儀器工作狀態

       鍋爐正常運行時，當水位脫離低水位，低于水位中心（汽、水法蘭中心距為“0”，以上為正，以下為負），自控鍋爐上水，水位至+30mm時自動停水，如水位繼續上升至+60mm時，儀器高水位警燈閃爍，喇叭發出警笛聲高水位警報。隨著鍋爐運行蒸發，水位下降至－30mm時自動啟泵上水。如鍋爐運行正常，這就實現了水位在正常范圍±30mm之間浮動，保障了鍋爐正常運行的需要。

       如鍋爐無人看守、水泵電機損壞、排汽閥泄漏或其它原因造成水位繼續下降，至－60mm時，儀器自動實行安全聯鎖保護，自動切斷燃燒系統電源。依照一定程序，先停鼓風、爐排、水泵，引風機延時數秒鐘后自停。起到防止燒干、燒裂或貿然上水引起鍋爐爆炸。至此，燃燒系統無法啟動，直到查明原因，排除故障用手動上水使儀器脫離低水位狀態后，將開關處于自動狀態再行點爐。

五、定貨須知

    1、本儀器除安裝在鍋爐上處，還適用于水箱、水塔等液位控制。如在蒸汽回水箱上使用，只需將控制狀態反過來而已。

    2、請根椐鍋爐、水箱實際情況選用相應的傳感器，特殊規格定做，以免型號不符，無法安裝使用。

敬請注意：

    鍋爐安全是關系國家、單位及個人財產與生命攸關的大事。請您經常對照鍋爐水位是否與本儀器顯示水位相符，及時更換型號相同的保險絲，按規定定期沖涮傳感器，長期不用時請妥善保管。
