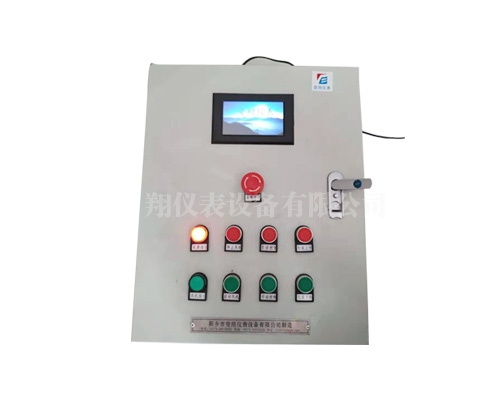

控制箱內裝有RXZJ-102紫外線火焰監測器、斷路器、中間繼電器、時間繼電器、按鈕、指示燈等控制元件。箱內RXZJ-102紫外線火焰監測器采用我公司高性能產品，電器元件均采用國內知名品牌，以確保設備運行可靠。系統具有熄火連鎖保護，當系統運行中出現意外熄火，可及時關閉燃氣電磁閥，保證系統安全，并可將著火、熄火信號以開關量的形式上傳到上位機，便于操作人員進行監控。本控制系統操作簡單、安全、可靠。

熄火保護報警控制箱適用于各種燃氣、燃油燃燒器、烤包器的火焰監測及熄火報警。各大油田 鍋爐，烤包器 必備之選，當此意外熄火時火焰監測器探頭探測到無火時，通過控制器處理，此時聲光報警提醒。在煉鋼生產過程中，備用鋼包需用高爐煤氣火焰炙烤到1200度以上，炙烤鋼包的大口徑燃氣火焰有意外熄滅的可能，由此造成煤氣外泄，造成中毒、爆炸危險。這時為了保證安全，必須加裝熄火保護報警裝置，以免造成危險。

熄火保護報警控制箱將運行轉換開關旋到開狀態，運行指示燈亮，燃料閥同時打開，（預留10秒鐘點火時間，燃料閥保持打開到10秒點火時間結束，點火時間結束后，燃料閥則根據實際火焰信號來實現燃料閥的開關，比如有火保持打開，無火關閉。）火焰監測系統開始運行，如果檢測到有火則著火指示燈亮。反之，如果檢測到無火或火焰熄滅，自動連鎖關閉燃料電磁閥，聲光報警燈鳴叫，提示操作人員火焰熄滅。操作人員到位后可將運行轉換開關旋到關位置，則報警鳴叫停止，運行指示燈滅。當操作人員排除故障后，方可重新啟動系統運行。
