外貼式超聲波液位計

一、工作原理

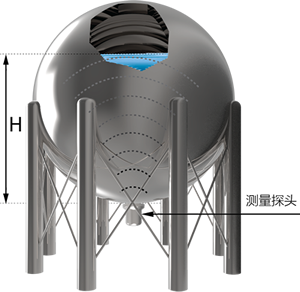

       如圖所示，測量液位時，聲吶波信號從探頭發射出去，經過液面反射回來后由探頭檢測到回波信號?；夭ㄐ盘?hào)經專有算法處理后計算出時間t，系統根據公式計算出液面高度。

• H ： 被測液位高度

• t   ： 聲吶波從發射到返回所用的時間

• t_g ： 聲吶波在罐壁中的傳輸時間

• v  ： 聲吶波在液體中傳播的速度

• α ： 修正系數

二、產品特點

       由于采用了微處理器和EchoDiscovery回波處理技術，超聲波液位計可以應用于各種復雜工況。“虛假回波學習”功能使得儀表在多個虛假回波的工況下，可正確地確認真實回波，獲得準確的測量結果。

       換能器內置溫度傳感器，可實現測量值的溫度補償。超聲波換能器采用較好的聲學匹配技術，使其發射功率能更有效地輻射出去，提高信號強度，從而實現準確測量。河南外貼式超聲波液位計廠家

三、技術參數

   1、測量范圍：液體0.25～4m、0.4～8m、0.5～12m

   2、過程連接：螺紋G1?A、螺紋G2A、吊架或鎖緊法蘭、不銹鋼316L

   3、材料：

      換能器：PVDF、PU、PC

      換能器密封：硅膠

      外殼塑料：塑料PBT-FR、鋁

      外殼和外殼蓋之間的密封：硅橡膠

      接地端子：不銹鋼

   4、供電電壓：

      兩線制   標準型：15～36VDC

                   本安型：15～30VDC

      四線制   24V DC±10%，220V AC±10%

   5、輸出參數：  (4～20)mA/HART兩線制

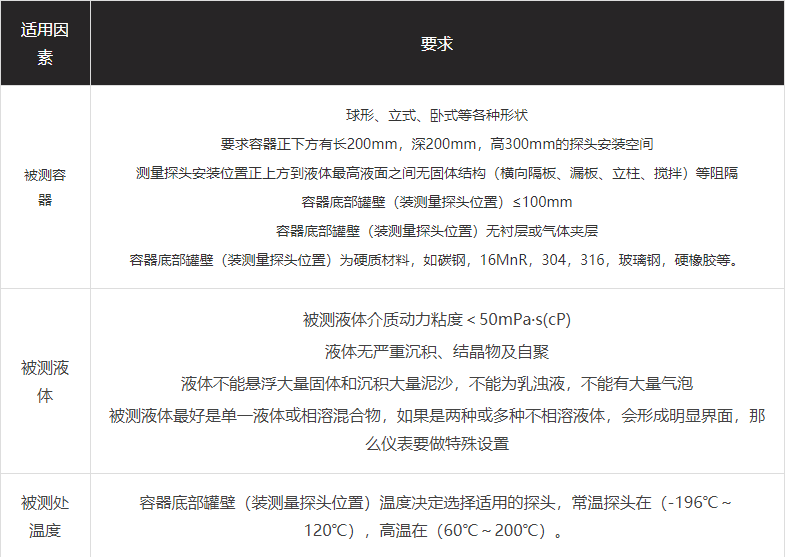

四、適用范圍

五、安裝方法
