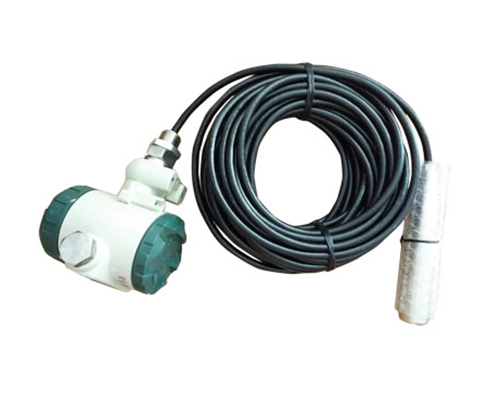

FX-T91投入式液位計
一、產品概述
FX-T91液位變送器是河南FX-T91投入式液位計廠——斐翔儀表設備有限公司,引進美國NOVO公司的擴散硅壓力傳感器和IC SENSORS電路技術開發而成的,它應用了硅精蝕工藝和硅晶片疊合兩項技術,是一種高品質的靜壓式液位測量儀表。廣泛適用于石油、化工、冶金、食品、水利、城市供水、油田等行業的液位測量。FX-T91液位變送器的品質,滿足了我國工業自動化及部分行業的計量自動化對高精度液位檢測儀表的需要。
二、產品特點
穩定性好,精度高,性能/價格比高。直接投入被測介質中,安裝使用相當方便。固態結構,無可動部件,高可靠性,使用壽命長。從水,油到粘度較大的糊狀物都可進行高精度的測量,不受被測介質起泡、沉積、電氣特性的影響。無材料疲勞磨損,對震動、沖擊不敏感。無及性,4-20mA輸出。
三、工作原理
用靜壓測量原理
當液位變送器投入到被測液中某一深度時,傳感器迎液面受到的壓力為P=?g.h+P0式中
P:傳感器迎液面所受壓力 單位:Pa
ρ:被測液體密度 單位:kg/m3
g:當?shù)刂亓铀俣?單位:m/s2
P0:液面上大氣壓 單位:Pa
H:傳感器投入液體深度 單位:m
同時,通過導氣電纜將液面上的大氣壓P0引入到傳感器的背壓腔,以抵消傳感器迎液面的P0,使傳感器測得壓力為P=?g.h顯然,通過測取壓力P,可以得到液位深度H。傳感器感測的壓力信號經電路轉換放大,補償后以標準信號輸出。
四、技術參數
1、測量范圍:0-100m
2、精度:0.2%F.S 0.5%F.S
3、負載:≤500Ω
4、使用溫度:-20-70℃
5、濕度:≤95%RH
6、過載能力:量程的兩倍
7、零點溫度漂移:0.03%FS/℃(≤100KPa)0.02%FS/℃(>100KPa)
滿度溫度漂移:0.03%FS/℃(≤100KPa)0.02%FS/℃(>100KPa)
8、工作電壓:12-36AC
