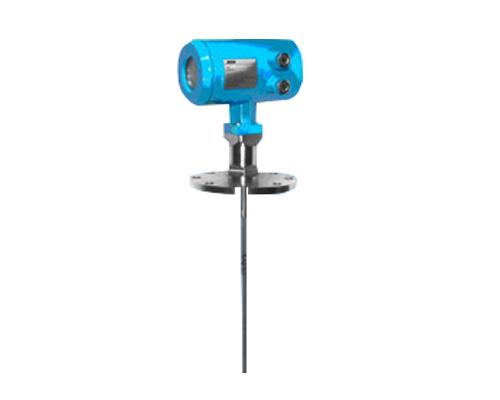

導波雷達物位計

一、技術參數：

特　　征：多種天線，抗凝結，抗蒸汽

應　　用：適用于帶揮發性物質或蒸汽環境下的液體測量（如：焦化行業）；適應過程條件復雜的環境

較大量程：30m

測量精度：±10mm

過程連接：G1?A/G2A/1?NPT

探測組件材料：不銹鋼316L 、PTFE

鋼纜/棒直徑：Φ4mm、Φ6mm、Φ10mm

過程溫度：-40…150°C

過程壓力：-1.0…40bar

信號輸出：兩線制 4…20mA/HART

二、詳細介紹：

GDGW51

許可證

P 標準型（非防爆）

I 本安型（Exia IIC T6）

C 本安型+船用許可證（Exia IIC T6）

G 本安型+隔爆型（Exd [ia]ia IIC T6）

探測組件型式/材料

A 纜式/不銹鋼316L/PTFE

B 棒式/不銹鋼316L/PTFE

C 加長PP/纜式/不銹鋼316L

D 加長PP/棒式/不銹鋼316L

E 加長PTFE/纜式/不銹鋼316L

F 加長PTFE/棒式/不銹鋼316L

X 特殊定制

過程連接

GP 螺紋 G1?A

KP 螺紋 G2A

NP 螺紋 1?NPT

YP 特殊制定

密封/過程溫度

A Viton 氟橡膠/-30～150℃

B Kalrez全氟化橡膠/-40～150℃

電子組件

B (4～20)mA/HART兩線制

C (4～20)mA/(22.8～26.4)V DC /HART兩線/四線制

D (198～242)V AC/HART四線制

外殼/防護等級（注）

A 鋁/IP67

B 塑料/IP66

D 鋁兩腔/IP67

G 不銹鋼316L/IP67

電纜進線

M  M20x1.5

N  ?NPT

現場顯示/編程

A 帶

X 不帶

纜（棒）長

5位數字（單位:mm）

注： 本安型（Exia IIC T6）只限用“B”電子組件及“A”型外殼；本安+船用許可證（Exia IIC T6）只限用“B”電子組件及“G”型外殼；本安+隔爆型（Exd [ia]ia IIC T6）只限用“C”“D”電子組件及“D”型外殼； 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸厚度為15。河南導波雷達物位計供應商——河南斐翔儀表設備有限公司
