電接點液位計

一、產品特點：

①具有閃光、聲音報警功能。

②具有4-20mA或0～10mA的模擬信號輸出，可接DCS系統，設有保護聯鎖輸出功能。

③具有自供電功能，斷電后可繼續工作4小時。

④儀表上設有三個按鈕，a報警消音、b排污按鈕、c檢測按鈕。

二、技術參數：

①液體水阻范圍：0-500KΩ

②繼電器輸出接點容量：220V、3A

③水位顯示點數：5-19點（較多可達38點） 例如19點：0、±15、±30、±50、±75、±100、±150、±250、±300

④外形尺寸：250mm×80mm×160mm 安裝尺寸： 15mm×76mm

⑤整機功率：≤5W

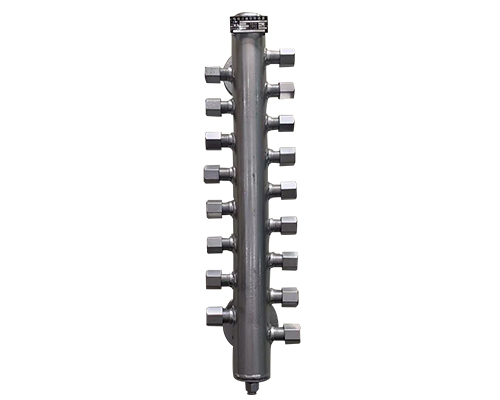

三、測量筒、電ji技術參數

1、測量筒制造標準 按國家機械行業標準JB/T6691-93鍋爐用電接點液位計技術條件制造、生產、檢驗。

2、（電接點）采用超純陶瓷制造。結構分兩種：壓入式和螺紋式

四、技術指標

工稱壓力：1.6、2.5、4.0、6.4、10、12、16、22MPa

絕緣性能：≥500MΩ

工作壓力：≤21.56MPa

可測中心距：≤2200mm

工作溫度：372℃

五、工作原理

       河南電接點液位計供應商告訴你，電接點水位計根據水與汽電阻率不同而設計。測量筒的電及在水中對筒體的阻抗小。在汽中對筒體的阻抗大。 隨著水位的變化，電及在水中的數量產生變化。轉換成電阻值的變化。傳送到二次儀表，從而實現水位的顯示、 報警、保護聯鎖等功能。
