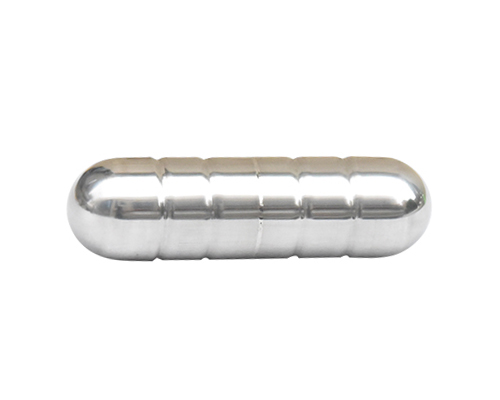

不銹鋼磁翻板浮球

一、產品說明

       根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱 翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時 翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。

二、技術參數

測量范圍：30012500mm

精 確 度：指示±10mm

測量原理：浮力原理、磁耦合傳感技術

輸出形式：現場顯示、報警、變送器輸出

工作壓力：6.3Mpa

介質溫度：450℃

介質密度：0.45g/cm3

介質粘度：0.15pa·s

防爆等級：Exd BT6.ExiacT6

防護等級：IP66

材    質：各種牌號不銹鋼、PVC等

連接方式：法蘭DN20、DN25（松套）

安裝方式：側裝
