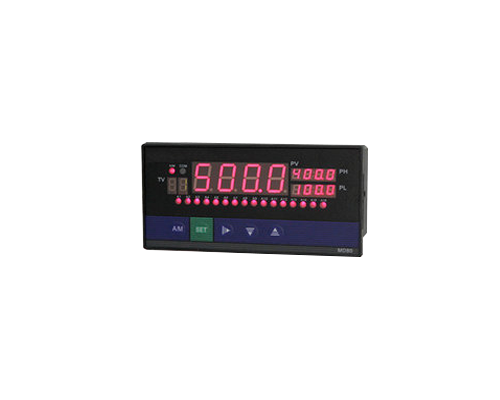

多路巡檢儀

       河南多路巡檢儀供應商告訴你，多路巡檢儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統。多路巡檢儀采用的微電腦技術及芯片，性能可靠，抗干擾能力強，與各類傳感器、變送器配合使用，可對多路溫度、壓力、液位、流量、重量等工業過程參數進行巡回檢測、報警控制、變送輸出、數據采集及通訊。

       多路巡檢控制儀是以單片機PIC16F877為核心、信號轉換處理接口、LED顯示接口、按鍵輸入接口、繼電器輸出控制接口、模擬量輸出接口等組成。多路巡檢儀根據其巡檢對象可分為多路溫度巡檢儀，多路壓力巡檢儀，多路液位巡檢儀，多路流量巡檢儀，多路重量巡檢儀等。多路巡檢儀根據其自動化情況可化分為智能多路巡檢儀與普通多路巡檢儀。

       其實現了多種輸入信號轉換處理功能；自動測量和手動測量轉換功能；自動測試和手動測試狀態指示功能；超限（上限或下限）報警指示功能；超限報警控制功能；參數設定輸入功能；模擬量輸出功能。多路巡檢控制儀設計的特點如下：硬件功能軟件化；軟件設計模塊化；參數設定與修改實時化和簡單化；硬件平臺通用化。

       在多路巡檢控制儀設計中解決的關鍵技術如下：多種輸入信號轉換處理電路的硬件設計和軟件設計。硬件設計保證了不同信號的通用行；軟件設計保證了不同信號放大倍數的設定。

       抗干擾設計：電源設計解決電網干擾；看門狗電路設計解決程序跑飛與死機；軟件濾波解決測量信號的穩定性。

       通訊設計：通訊協議設計保證了單片機與PC機之間的無誤碼傳輸；通訊設計使儀表的參數設定和修改更加簡單。

       測量精度的保證：硬件設計保證了輸入電路測量精度；軟件設計保證了A/D轉換電路測量精度。

       本產品適用于需要進行多測量點巡回檢測的系統，可巡回檢測多路測量信號，各通道可同時輸入不同的分度號，采用新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。

       可選擇各輸入通道統一報警控制輸出（或統一變送輸出）或各輸入通道分別報警控制輸出（或分別變送輸出）。各通道統一報警控制輸出可選擇報警帶記憶（任一通道報警未解除將一直報警直到所有通道均無報警）或報警無記憶（巡回到有報警通道時輸出報警，巡回到無報警的通道時則不報警）。可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
