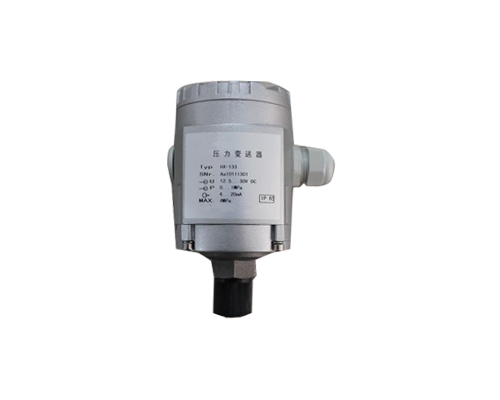

FX133壓力變送器

主要技術參數：

測量對象：液體、氣體和蒸汽

測量范圍：0～20KPa～100 MPa

測量精度：±0.2%FS、±0.5%FS

輸出信號：4～20 mADA或1～5VDC

過載能力：200%FS

溫度漂移：0.02%FS/℃

供電電源：18～36VDA

介質溫度：-40～85℃

環境溫度：-30℃～80℃

環境濕度：<85%RH

測量介質：對不銹鋼不腐蝕的氣體、液體

       河南 FX133壓力變送器供應商告訴你，壓力變送器是工業實踐中常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。壓力變送器有電動式和氣動式兩大類。電動式的統一輸出信號為0～10mA、4～20mA或1～5V等直流電信號。氣動式的統一輸出信號為20～100Pa的氣體壓力。

       壓力變送器按不同的轉換原理可分為力(力矩)平衡式、電容式、電感式、應變式和頻率式等，下面簡單介紹幾種壓力(差壓)變送器的原理、結構、使用、檢修和校驗等知識。

       壓力變送器的主要作用把壓力信號傳到電子設備，進而在計算機顯示壓力其原理大致是：將水壓這種壓力的力學信號轉變成電流（4-20mA）。這樣的電子信號壓力和電壓或電流大小成線性關系，一般是正比關系。所以，變送器輸出的電壓或電流隨壓力增大而增大，由此得出一個壓力和電壓或電流的關系式。壓力變送器的被測介質的兩種壓力通入高、低兩壓力室，低壓室壓力采用大氣壓或真空，作用在δ元（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。

       壓力變送器是由測量膜片與兩側絕緣片上的電路及過程連接件組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等。
