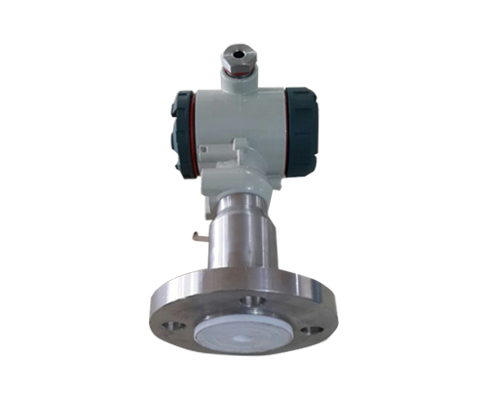

FX3051/1151LT法蘭式液位變送器

單法蘭插入式壓力變送器參數

測量對象：開口或密封容器的液位

量程范圍：0～2～40kPa　0～12.5～200kPa　0～50～1000kPa　0～125～2500kPa

輸　　出：4mA～20mA DC

電　　源：24V DC，無負載時變送器可在12V DC工作，較高45V DC

通信輸出：電源電壓： 16.4V～42V DC(16.4V～30VDC本安型)

通訊距離：2km，使用CEV電纜時

負載電容：0.22μF以下

負載電感：3.3mH以下

與電源線的間距：15cm以上

連接于接收電阻上的接收儀表的輸入阻抗：在2.4kHz時為10kΩ以上

指示表（現場）刻度標尺長45mm，指示精度2.5級(指針式)    指示精度0.5級（數字式）

危險場所安裝：隔爆型、本安型

正、負遷移：不管輸出如何，正負遷移后，其量程上、下限均不得超過量程的ji限

較大正遷移量：為較小校調量程的500%

較大負遷移量：為較小校調量程的600%

溫度范圍：放大器工作溫度-25℃～90℃　傳感器工作溫度-40℃～104℃　-18℃～204℃灌充惰性液

相對濕度：0～99%RH

靜壓和超壓ji限：150Ib法蘭:42kPa(juedui壓力)～1.9MPa(37℃)

                             300Ib法蘭：42kPa(juedui壓力)～4.9MPa(37℃)

傳感器變化量：＜0.16cm3

阻尼：時間常數在0.2～1.67秒之間連續可調

啟動時間：2s，不需預熱

精度：調校量程的±0.25%，包括線性、變差和重復性的綜合誤差

穩 定 性：較大量程的±0.5%(十二個月)

通信輸出：通信距離:1.2Km(使用CEV電纜時)1、4mA～20mA DC輸出+現場總線HART

通信距離：2Km(使用CEV電纜時)2、4mA～20mA DC輸出

振動影響：在任意軸向上，頻率為200Hz，引起的誤差為較大量程的±0.05%/V

電源影響：小于輸入量程的0.005%/V

負載影響：只要輸入變送器的端子電壓高于12V，就無負載影響

安裝位置影響：較大可產生0.25kPa的零點誤差，但可校正，對量程無影響，可校正消除

結構材料：隔離膜片：316不銹鋼　插入部份：316L"O"型圈(與測量介質接觸)： 氟橡膠

法蘭和螺栓：316不銹鋼

灌充液：硅油或惰性液體

電氣殼體：低銅鋁合金

電氣殼體涂層：聚氨基甲酸乙烯樹脂烤漆

引壓連接件：高壓側3"或4"，150Ib或300Ib法蘭，低壓側法蘭連接螺紋1/4-NPT(錐管螺紋)

接頭連接螺紋1/2-NPT(本項為選件)

電氣連接：導線管1/2G或M20×1.5穿線孔

重量：變送器本體4.9Kg(不包括法蘭)

其它技術參數同WIDEPLUS LT系列

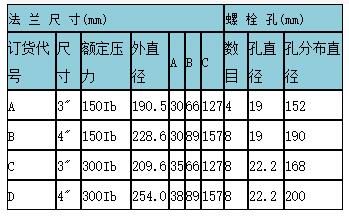

法蘭尺寸和螺栓孔規格
