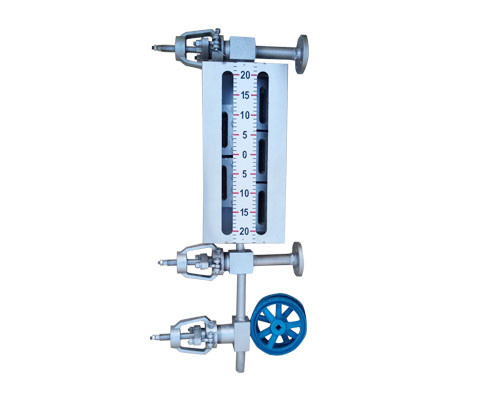

FXYM云母雙色水位計
一、工作原理及特點
河南FXYM云母雙色水位計廠家告訴你,該產品采用新式承壓結構,使視窗加寬,使用冷光源發光通過紅綠玻璃、透視折射,使觀測效果更理想;放大鏡采用光學K9玻璃,放大透光性更強,螺栓與表體旋合,經過強度,韌性試驗,防止了咬絲、斷絲等缺點;同時在原有水位計基礎上對密封技術進行了重大改革,并采用新式密封材料,改變了以往表體易泄露缺點,延長了使用壽命,維修費用大幅降低。配有開關電源,可延長光源使用壽命,使水位TV監視系統與就地水位計同步監視效果。
二、技術參數
公稱壓力:10MPa、16MPa、25MPa、32MPa亞臨界
溫度:飽和
可視長度:200mm、360mm、420mm、560mm、1250mm
光源:冷光源
開關電源:220V輸出,功率15W
三、調試
固定紅、綠燈架,調整光源位置使光源對準支架綠光一側,使折射出的綠光光線對準表體后壓板采光斜槽,光在表體內再經過汽水折射呈現出汽紅水綠,汽滿全紅、水滿全綠的效果。無水的情況下,打開水位計后罩顯示綠色,關閉后罩則呈紅色。
四、維修及注意事項
1、云母水位計的組件由人造云母片、天然云母片和石墨墊組成。
2、人造云母片接觸介質,石墨墊安裝時一定按大小面安裝。
3、紅綠玻璃在同一支架上,綠玻璃在表體的直角側,如裝反則會汽綠、水紅,對水位造成誤導。
4、安裝云母片要先正確放置,再緊固壓板中的螺絲,然后對角緊固,逐漸加力到90N.m、120N.m、150N.m、180N.m并分四次緊固確保緊密,均勻。
5、云母雙色水位計因長時期運行云母片也可能結垢,此時須進行沖洗。沖洗方法:關閉汽閥、打開水閥使表體內部水位上升至頂端,打開排污閥反復沖洗4-5次即可。如沖洗不凈須更換云母組件。
