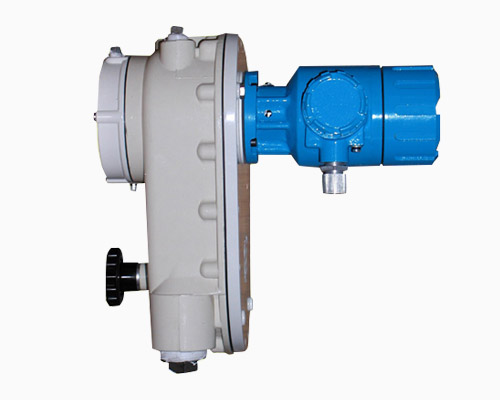

FXUZG鋼帶液位計

一、工作原理

       FXUZG鋼帶液位計是一種傳統的液位計。它是利用力學平衡原理設計制作的。它是由液位檢測裝置、高精度位移傳動系統、恒力裝置、顯示裝置、變送器裝置以及其他外設構成。

       浸在被測液體中的浮子受到重力W，浮力F和由恒力裝置產生的恒定拉力T的作用，當三個力的矢量和等于零時，浮子處于準平衡靜止?fàn)顟B(tài)。力學平衡時的浮力是準恒定的(浮子浸入液體的體積V為恒定值)。

       當液位改變時，原有的力學平衡在浮子受浮力的擾動下，將通過鋼帶的移動達到新的平衡。液位檢測裝置(浮子)根據液位的情況帶動鋼帶移動，位移傳動系統通過鋼帶的移動策動傳動銷轉動，進而作用于計數器來顯示液位的情況。變送器把這種液位情況轉換成標準電信號，通過信號線輸出。這種電信號可以驅動其他控制設備。

二、適用范圍及特點

       本液位計是河南FXUZG鋼帶液位計廠家——斐翔儀表，引進國外液位計專有技術，經國產化生產的工業容器液位計，是可以就地指示的液位計測量儀表，也可以根據客戶的要求標配變送器。具有實用性強、測量范圍大、精度高、性能穩定、使用壽命長、便于維護等優點。另外，大型計數器顯示，使得讀數清晰準確；手動浮子提升機構，可隨時檢查儀表工作情況；可與多種變送器連接，組成液位檢測系統，將容器中的液位變化轉換成模擬信號、電脈沖信號或開關信號遠傳至控制室顯示或計算機房進行數據顯示和處理?？梢詮V泛應用于石油、化工、電力、冶金、食品等工業部門及附屬設施的各種變送器連接。

三、主要技術參數

正常工作條件（D2級場所）

環境溫度：-20～80℃

相對濕度：5%～99%（包括直接濕）

環境壓力：86kPa～108kPa

測量范圍：0～6m，0～12m，0～18m，0～20m

測量誤差：±4.5mm

靈敏度：1.5mm

工作壓力：常壓

介質溫度：-40～550℃

顯示方式：由三位計數器和刻度盤顯示

接觸介質材料：1Cr18Ni9Ti

儀表變送器部分（要求變送輸出的儀表）

測量范圍：0～19.99m

變送精度：0.5%

液位變送誤差：±1mm

溫度變送范圍：-140～199℃

溫度變送誤差：＜±0.25℃

傳送距離：＜150m

防爆等級：ExdⅡBT4

防護等級：IP65
